DETECTION

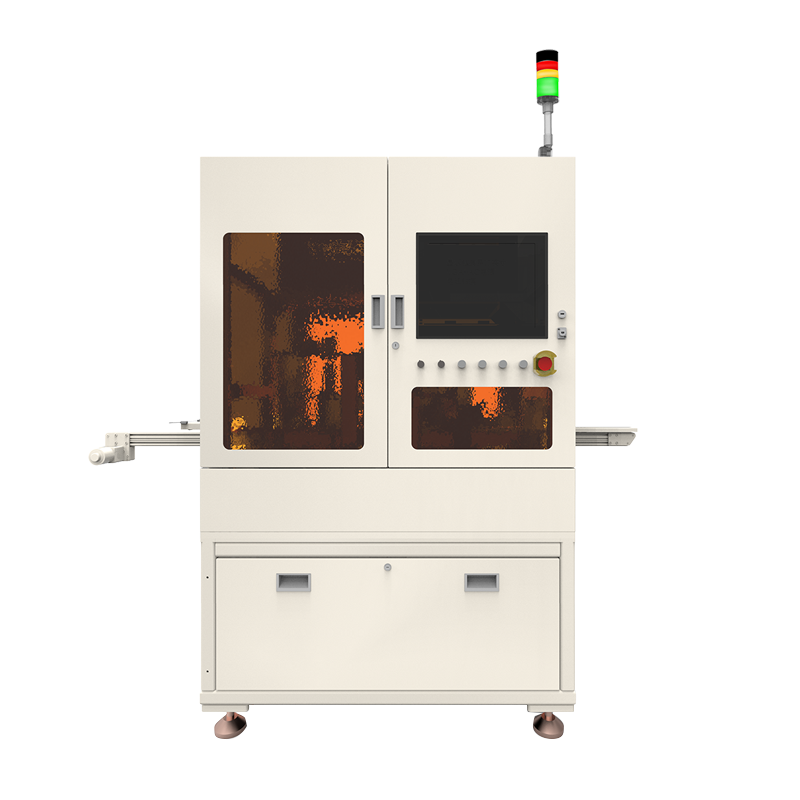

继电器外观及尺寸检测系统
系统采用多个高速工业相机在多方位进行检测的独特方式,检测内容围绕继电器引脚、胶面、壳体三大外观要素进行,有效的提高了对产品外观质量的把控力度,保证了产品外观质量,时刻反馈前道生产工艺异常状况,有利于把控生产工艺。

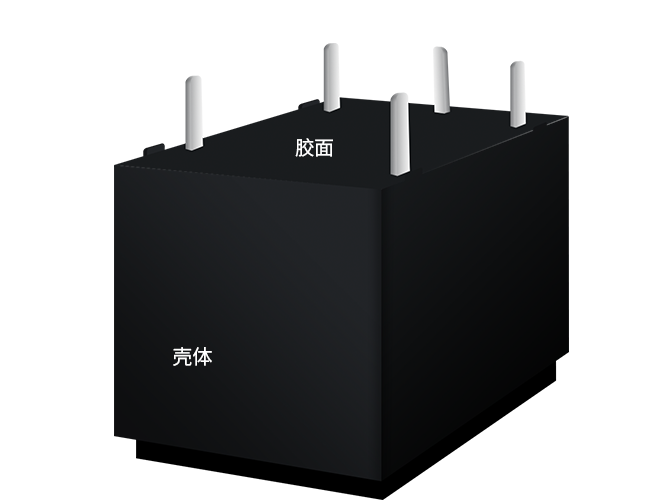

结构解析
STRUCTURE
功能介绍
FUNCTION
引脚粘胶
引脚缺失
引脚胶高
引脚根部铜高
引脚露铜
引脚麻点
引脚歪斜
引脚长短脚
胶面露铜
胶面炸胶
胶面异物
胶面沾锡
外壳缺损
外壳粘胶
外壳压伤
外壳注塑未满
外壳裂缝
外壳罩反
苞点磨损
....
部分缺陷图示例
EXAMPLE

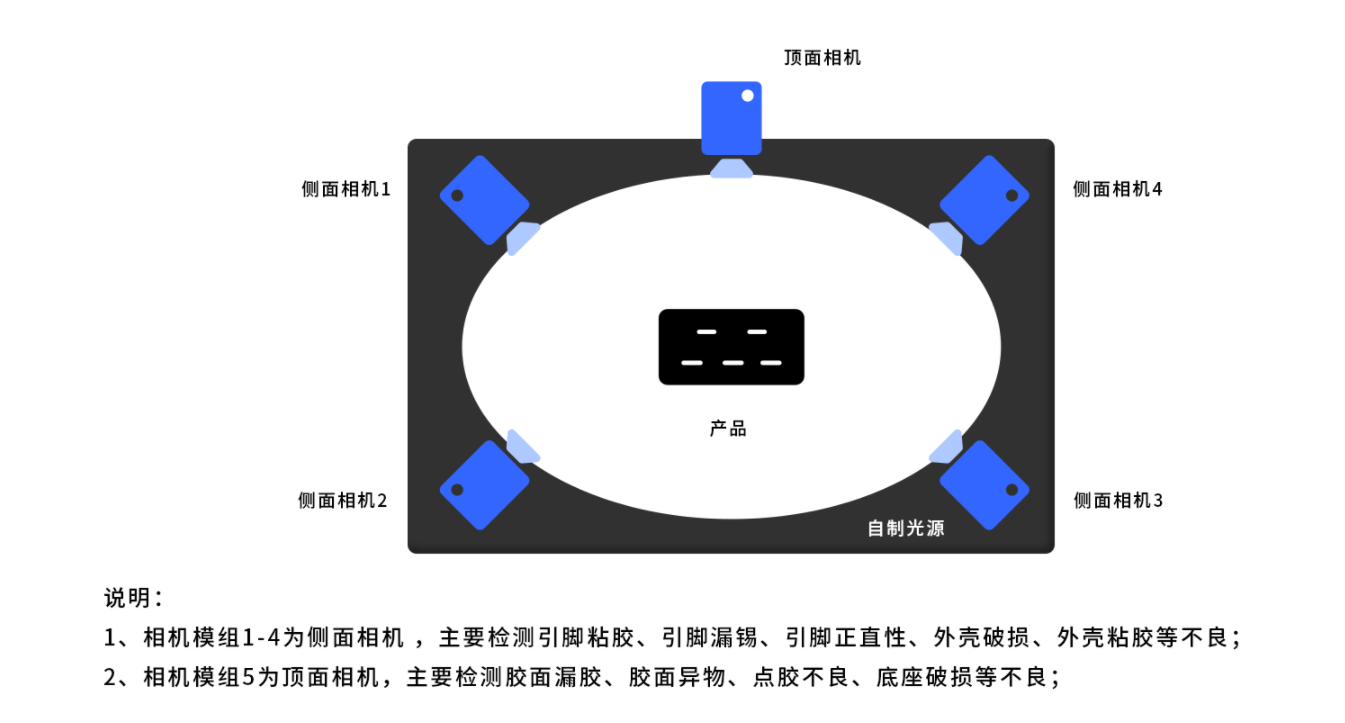

检测方案示例
DETECTION SCHEME
硬件配置
HARDWARE
类型
规格
相机
高精度工业机相(彩色/黑白,按现场情况配置)
光源
自制LED高度光源
镜头
标准工业镜头
主机
原装研华/西门子,i7/8代
显示器
24寸显示触摸屏
机构
自主研发设计机械结构
信号输出
自主研制控制器盒子
系统检测能力
ABILITY
检测效率:单相机检测时间≤500ms
检测精度:缺陷面积>0.5x0.5mm
误 判 率 :1.5%
漏 判 率 :5PPM
